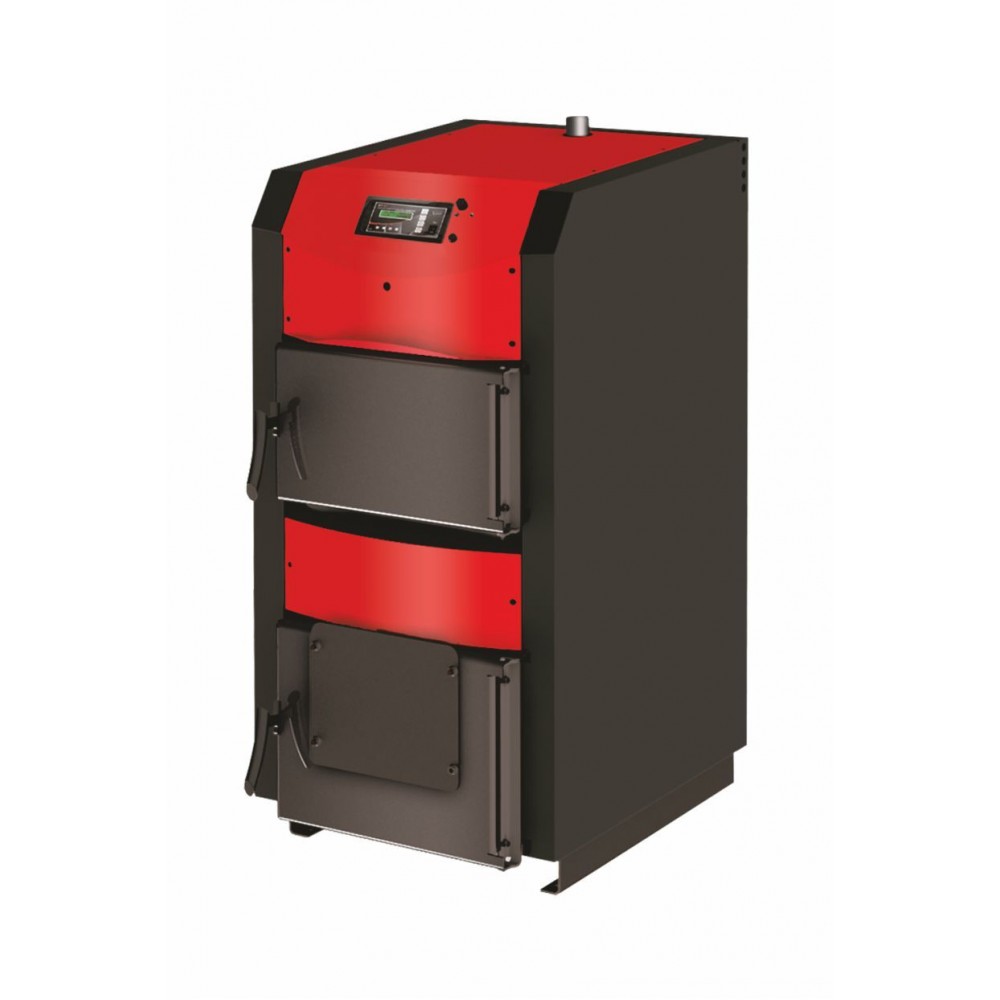

Puidukatel / tahkeküttekatel BURNiT NWB PRIME 40, 40kW

Terasboiler intelligentse elektroonilise kontrolleri ja elektrilise ventilaatoriga sundõhu etteandeks. Tahkekütusekatelde NWB PRIME nimivõimsus on vahemikus 20 kuni 110 kW, et rahuldada keskmise ja suurte ruumide küttevajadusi. Need on konstrueeritud tahke kütuse – puidu, B-klassi puitbriketi ja kivisöe – põletamiseks ning pakuvad võimalust paigaldada pelleti-, õli- või gaasiküttel põleteid.

Tootmine

Katla korpus on valmistatud kvaliteetsest terasest, mille paksus on 5 mm põlemiskambri jaoks ja 3 mm paksune veemantel. Põlemiskambril on suur soojusvahetuspind ja madal kambri takistus. Suur tulekolde uks tagab hõlpsa laadimise isegi suurte puidutükkide jaoks.

Juhtimine ST-81

Temperatuuriregulaator ST-81 on mõeldud keskküttekatelde juhtimiseks. See juhib vee tsirkulatsioonipumpa, sooja tarbevee pumpa ja ventilaatorit. Pumpade neli valikulist töörežiimi: maja küte, katla eelistus, paralleelpumbad, suverežiim. Kontrolleri korpus on ette nähtud paigaldamiseks katla paigaldusele. Selle funktsioonid põhinevad anduritelt saadud andmetel. Elektrooniline juhtseade reguleerib põlemisprotsessi puhuriga, lähtudes kasutatavast kütusest ja korstna tõmbest, võimaldades laia töövahemikku.

Tõhusus

Soojusvahetuse suurendamiseks on põlemiskambri pind ribiline ja mõeldud kolmekäiguliseks suitsugaasivooluks. Mantel katab tulekambri täielikult, et soojust maksimaalselt ära kasutada. Katla korpus on välistingimustest isoleeritud 50mm paksuse kõrget temperatuuri taluva villaga.

Ohutusseadmed

Katla ohutuks ja usaldusväärseks tööks on paigaldatud mitmeid turvaseadmeid

- Eemaldatav metallist tuharest kaitseb soojusvahetustorusid ja kambri alust leegi eest

- Rõhualandusventiil 3 baari, kaasas tarnekomplekt

- Ohutussoojuse evakuaator: kraaniveega täidetud torustik läbib katla korpuse ülemist osa. Ülekuumenemise korral avab see termostaatventiili (ei kuulu komplekti) abil, et soojust katlast välja juhtida.

Kütus

Keskküttekatel võib töötada loodusliku töötlemata puiduga, aga ka kivisöega ja surutud tahke kütusega nagu brikett. Puidupalkide maksimaalne pikkus on olenevalt mudelist vahemikus 330mm kuni 500mm. Kütuse niiskus peaks olema 20% või vähem.

Kütuse maksimaalse kalorsusega kasutamiseks tuleks palke pikema aja jooksul kuivatada. Kõrge niiskustase vähendab katla kalorsust ja väljundvõimsust.

Mitmekülgsus

See seeria katlad on valmistatud tahke kütuse põletamiseks, võimalusega kohandada erinevat tüüpi kütusele. See on võimalik, kui paigaldate alumisele ukseavale pelleti-, gaasi- või õlipõleti. Põleti paigaldamiseks on vaja ka äärikut (valikuline).

NWB PRIME puidukatla põhiomaduste skeem

 Legend:

1. Juhtseade
2. Korpus
3. Kõrge efektiivsusega soojusisolatsioon
4. Ohutussoojuse evakuaator
5. Kolmekäiguline suitsugaasivool 6.
Mantel
7. Põlemiskamber
8. Metallist tuharest
9. Tuha- ja tahmamahuti
10. Põleti äärik (valikuline)
11. Lõõr
12. Õhu etteandeventilaator
13. Õhu sisselaskeklapp

See seade vastab standardile EN 303-5.
