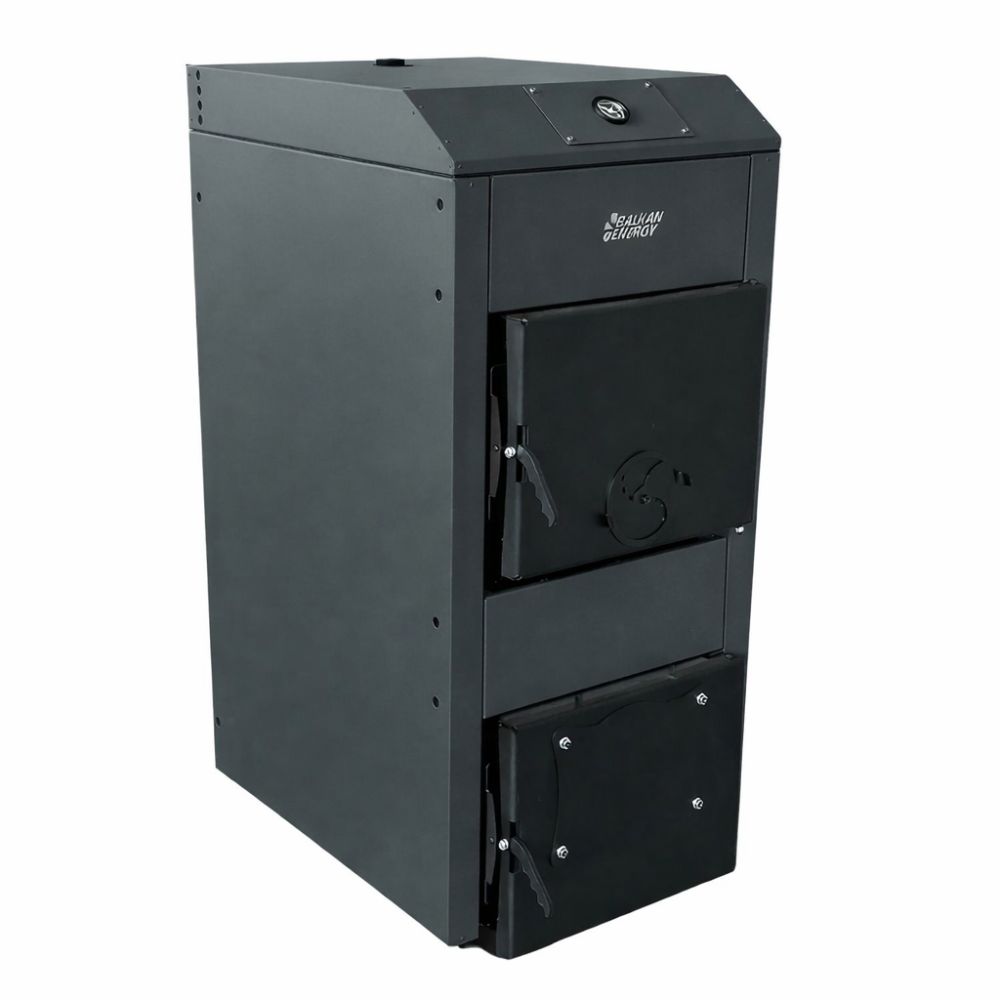

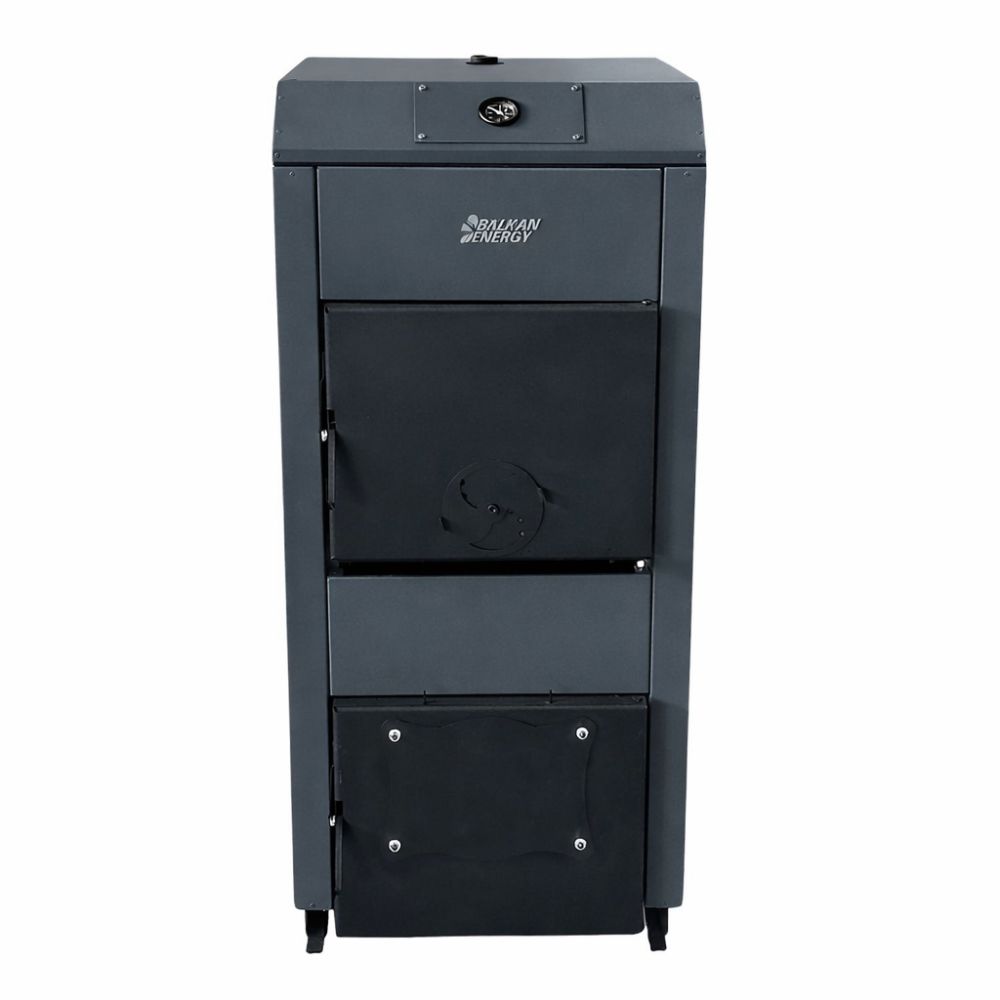

Puidukatel / tahkeküttekatel Balkan Energy 50, 50kW

Toote omadused:

Ehitus:

- Katla korpus on valmistatud kvaliteetsest 5 mm paksusest terasest.
- Sellel on suur põlemiskamber, millel on suur soojusvahetuspind ja madal impedants tõhusamaks tõmbejõuks.

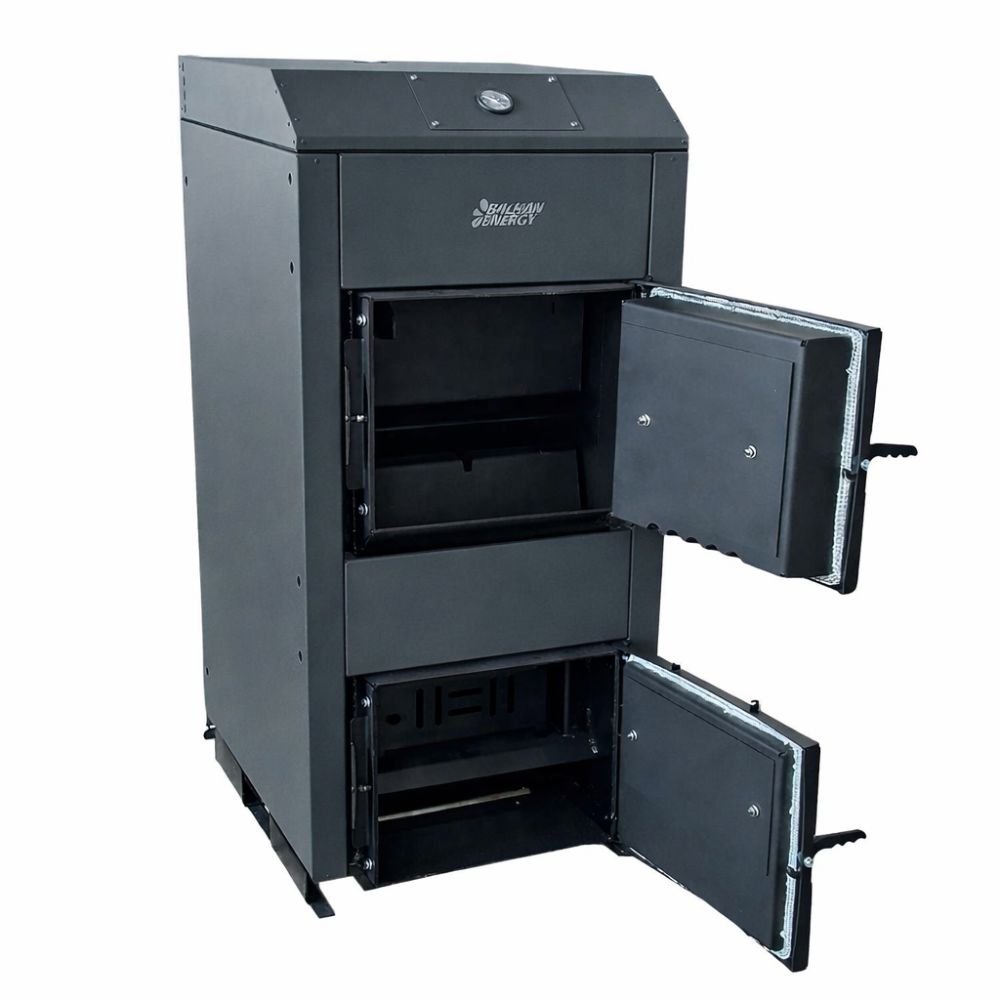

- Suur uks võimaldab hõlpsalt laadida suuri puidutükke.

Tõhusus:

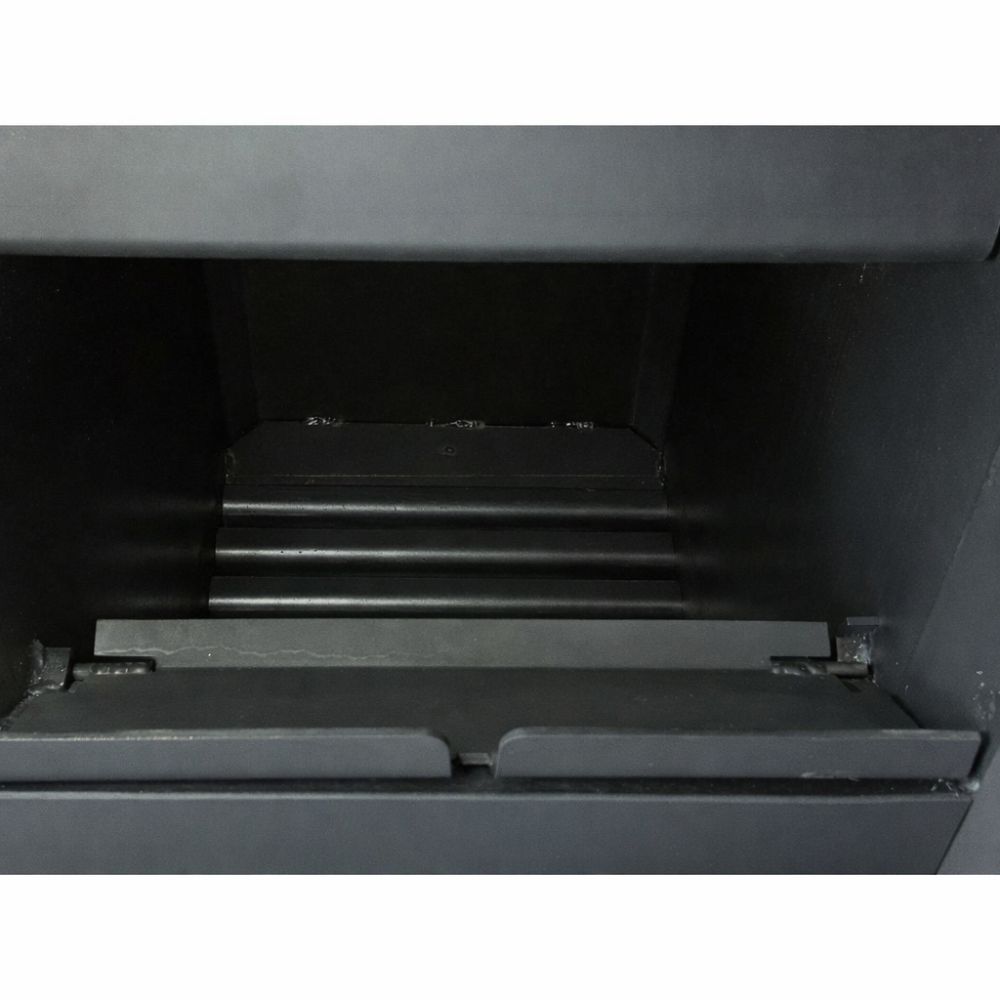

- Põlemiskamber on ribiline ja projekteeritud kolmekordse suitsutoruga, et maksimeerida soojusvahetust.
- Kolmandal lõõriteel on suure läbimõõduga torud, mis reguleerivad tõhusalt heitgaasi voolu, koos turbulaatoritega, mis reguleerivad väljuvate suitsugaaside kiirust ja optimeerivad tõhusust.
- Põlemiskamber on soojusvahetuse tõhususe suurendamiseks täielikult kaetud mantliga.
- Boiler on väljast isoleeritud tiheda keraamilise kivivillaga, mis on loodud taluma kõrgeid temperatuure.
- Termostaatiline tõmberegulaator reguleerib automaatselt põlemisõhu juurdevoolu, avades või sulgedes alumise luugi klapi vastavalt katla temperatuurile.

Lisafunktsioonid:

- Sooniline põlemiskamber ja kolmekordne väljalasketee parandavad soojusvahetust.
- Viimane väljalasketee kasutab suure läbimõõduga torusid ja võib lisada turbulaatoreid heitgaasi kiiruse reguleerimiseks.
- Alumine uks on konstrueeritud nii, et see mahutab valikulise kaelaäärikuga pelletipõleti.

Ohutusomadused:

Ohutu ja töökindla töö tagamiseks on vaja mitmeid ohutuskomponente:
- Mehaaniline kettpuitkatla termostaat (veojõukontroller).
- 3-baarine rõhualandusventiil (tootega kaasas).
- Boileri taga- ja ülaosas asuv soojuspaisumisjahuti tuleb ühendada veevõrku kasutades kauganduriga termoventiili (ei ole tootega kaasas). Ülekuumenemise korral laseb see süsteem vett soojusvahetisse, hajutades liigse soojuse keskkonda.

Sertifikaadid:

See toode vastab EN 303-5 standarditele ja on CE-sertifikaadiga.

Katla osad - skeem

1 - Põlemiskamber
2 - Kütusepaagi uks
3 - Tuhapuhastusluuk
4 - Surveventilaator (ventilaatoriga kateldele)
5 - ST-81 zPID juhtimine (ventilaatoriga kateldele)

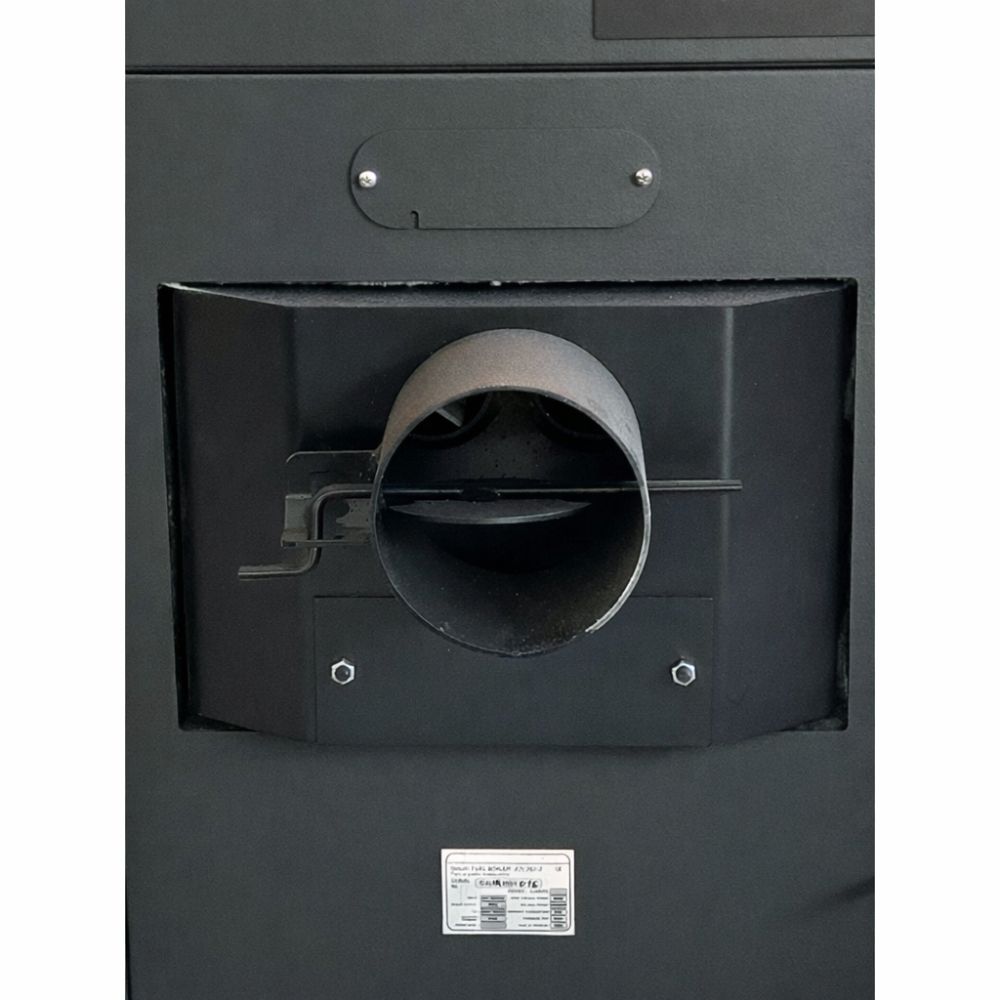

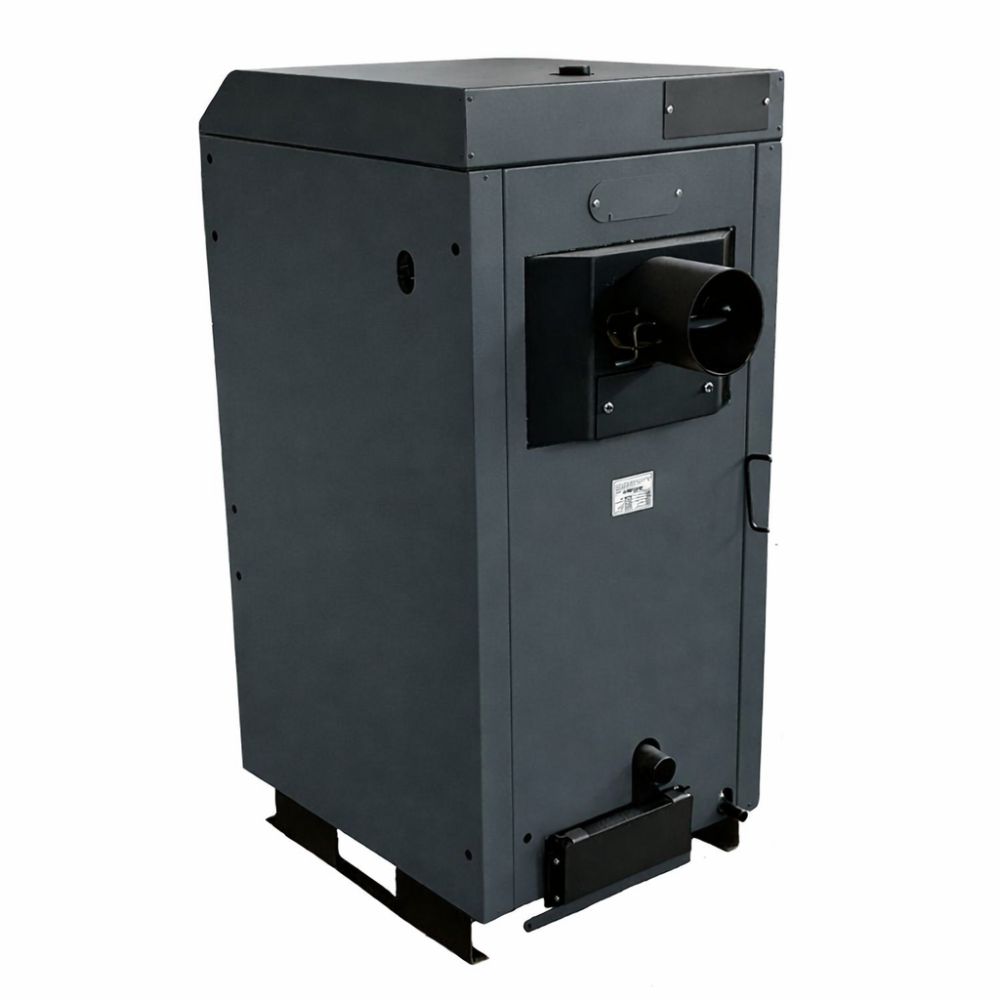

6 - Korsten

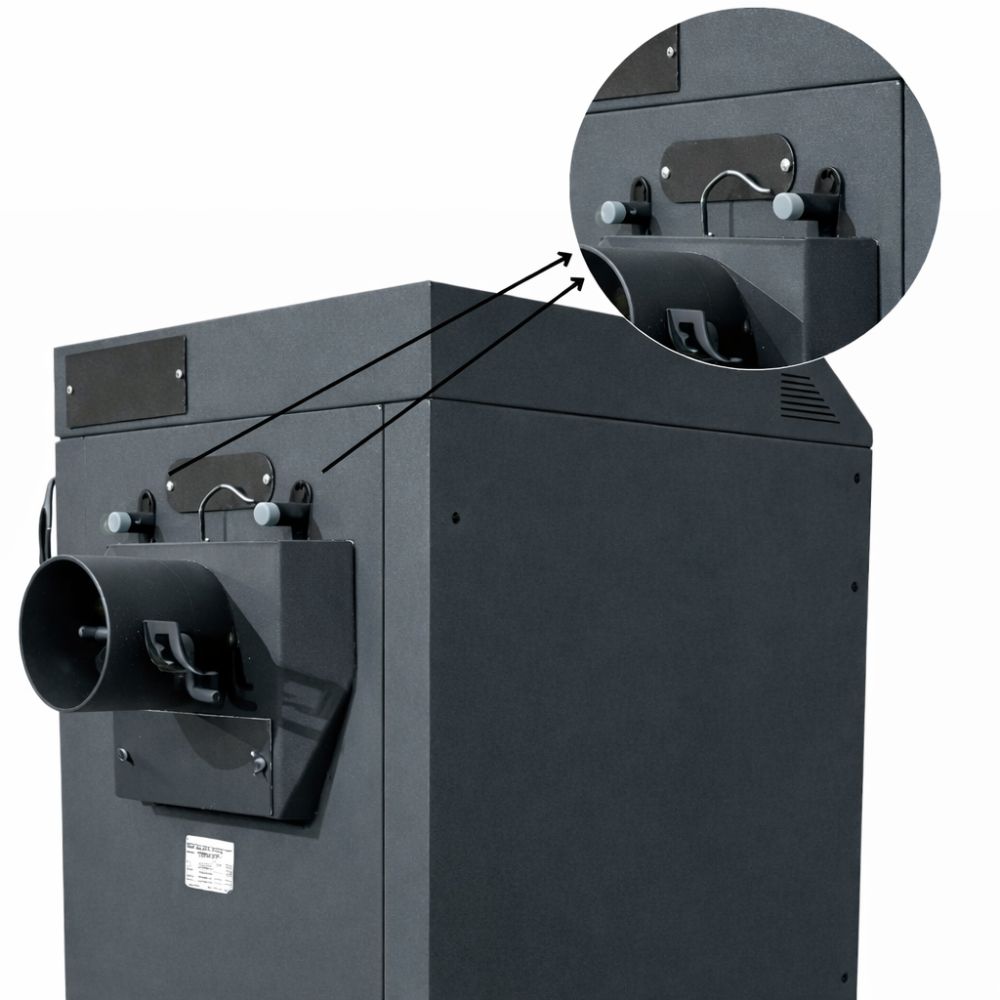

7 - Ventiil korstna tõmbe reguleerimiseks
8 - Korstna puhastamise kontrollava
9 - Anduri termomeeter (ilma ventilaatorita kateldele)
10 - Avariispiraal
11 - Sekundaarse õhu ventiil
12 - Õhuvarustusventiil (ilma ventilaatorita kateldele)
13 - Mehaaniline temperatuuriregulaator (ilma ventilaatorita kateldele)
14 - Kaabli pistikupesa kaas
15 - Andurite kontrollkate
16 - G 1½“ Vee sisselaskeliitmik
17 - G 1½“ Vee väljalaskeliitmik
18 - G ½“ Katla täitmise ja tühjendamise ühendus
19 - Põleti kinnitusava kate
20 - Tuha kaitseluuk
21 - Korstna
kinnitusuks​​




Näidisskeemid katla ühendamiseks erinevat tüüpi kütteseadmetega
