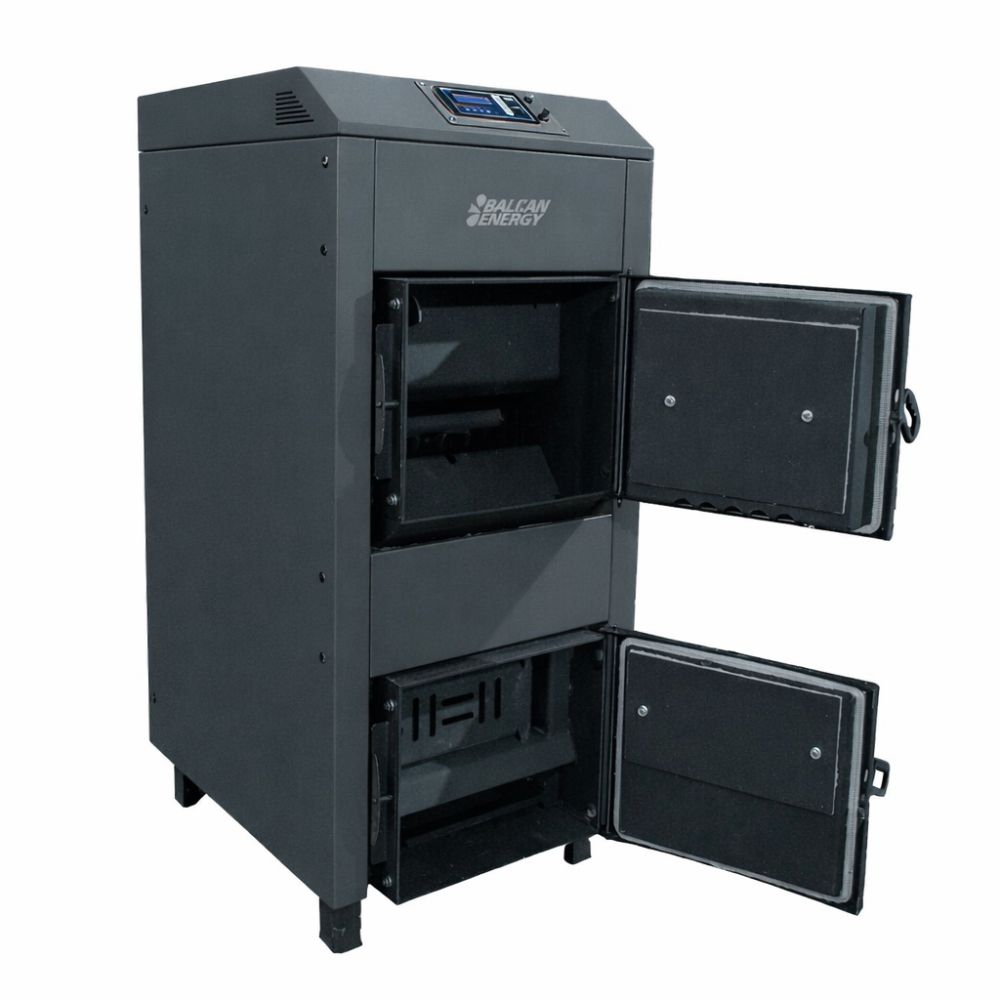

Puidukatel / tahkeküttekatel Balkan Energy P30, 30kW

Terasest tahkeküttekatel intelligentse kontrolleri ja elektrilise ventilaatoriga survestatud ja reguleeritava õhuvarustuse jaoks. Balkan Energy P-seeria tahke kütusekatelde võimsus on vahemikus 30 kuni 100 kW, rahuldades keskmiste ja suurte seadmete küttevajadusi. Tahkekütuse põletamiseks mõeldud kateldel on ka pelletipõleti paigaldamise võimalus.

Toote omadused

Ehitus:

• Katla korpus on valmistatud kvaliteetsest 5 mm paksusest terasest.
• Sellel on suur põlemiskamber, millel on lai soojusvahetuspind ja madal takistus tõhusama tõmbe saavutamiseks.

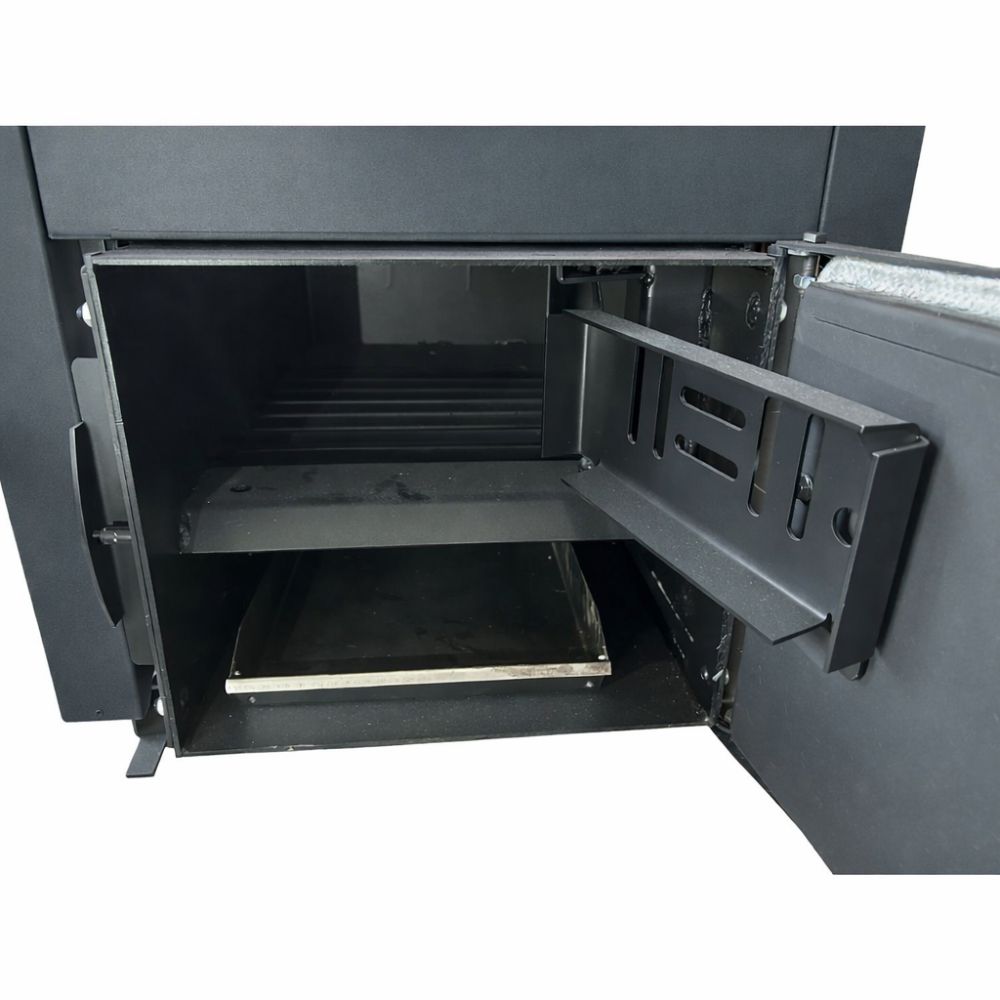

• Suur uks võimaldab hõlpsalt laadida suuri puidutükke.

Tõhusus:

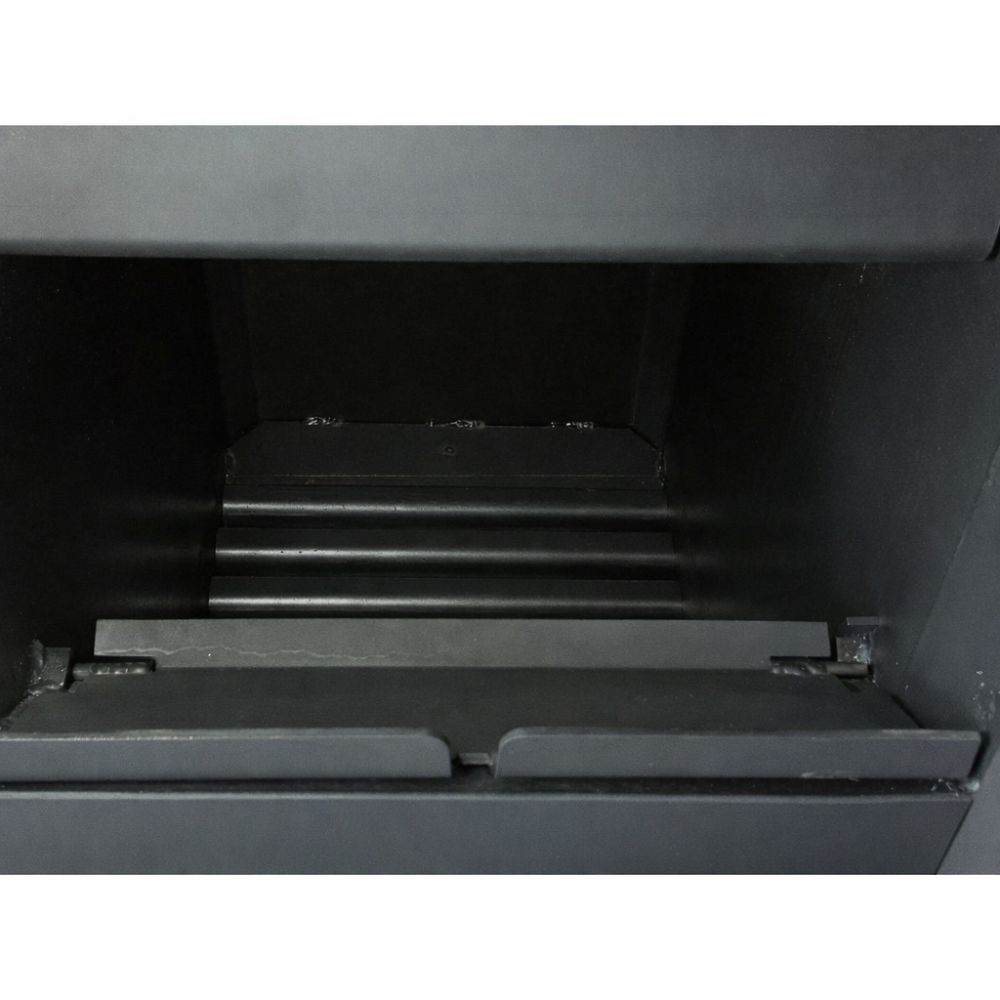

• Põlemiskamber on soojusvahetuspinna suurendamiseks soonikkoes ja soojusvahetuse maksimeerimiseks projekteeritud kolmekordse väljalaskekanaliga.
• Kolmas väljalasketee on tehtud suure läbimõõduga torudega, et tõhusalt kontrollida heitgaaside voolu. See sisaldab turbiine heitgaasi voolukiiruse reguleerimiseks ja põlemise optimeerimiseks.
• Põlemiskamber on soojusvahetuse tõhususe suurendamiseks täielikult ümbritsetud veesärgiga.
• Katel on väljast isoleeritud tiheda keraamilise villaga, mis on loodud taluma kõrgeid temperatuure.

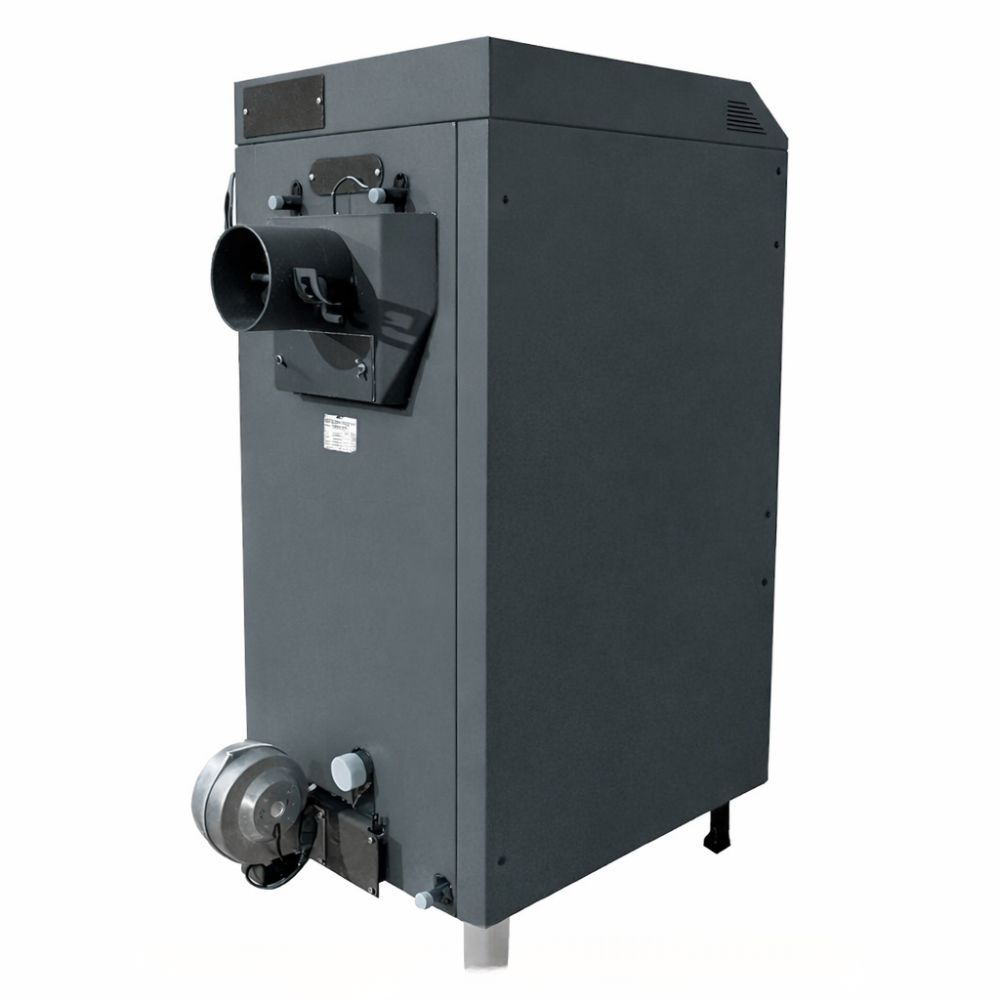

• Õhuvarustust reguleerib kvaliteetne ventilaator, mis asub katla tagaküljel. Elektrooniline kontroller mõõdab vee temperatuuri katla üla- ja alaosas, samuti suitsugaaside väljalaskeava temperatuuri ning reguleerib automaatselt õhuvarustust, et optimeerida põlemist ja maksimeerida kütusesäästu, lähtudes süsteemi vajadustest.
• Süsteemi saab ühendada siseruumide termostaadiga.

Lisafunktsioonid:

• Sooniline põlemiskamber soojusvahetuspinna suurendamiseks.
• Kolmekordne väljalasketee optimaalseks jõudluseks.
• Kolmas tee kasutab heitgaasi voolukiiruse reguleerimiseks suure läbimõõduga torusid koos turbiinidega.
• Alumine uks mahutab valikulise kaelaäärikuga pelletipõleti.


ST-81 zPID laadimispuukatla kontroller


Kontrolleri funktsioonid:

• Ventilaatori juhtimine sammuga 1 vahemikus 0 kuni 100.
• Keskkütte tsirkulatsioonipumba juhtimine.
• Sooja tarbevee pumba juhtimine.
• Ruumitermostaadi ühendus temperatuuri paremaks reguleerimiseks.
• zPID tarkvara õhu sisselaskeava automaatseks reguleerimiseks, põlemise ja kütusesäästu optimeerimiseks.

Kontrolleri varustus:

• LCD ekraan näitude kuvamiseks.
• Kaks temperatuuriandurit vee jaoks katla korpuse ülemises ja alumises osas (CH temperatuuriandurid)
• Üks sooja tarbevee andur (HCW andur)
• Üks suitsu temperatuuriandur.
• Kõrge temperatuuri kaitse termilise ülekoormusreleega.
• Juhtpaneel on valmistatud materjalidest, mis on vastupidavad nii kõrgetele kui ka madalatele temperatuuridele.

Toimimispõhimõte:

Intelligentne temperatuurikontroller ST-81 zPID on mõeldud tahkekütuse keskküttekatelde töö reguleerimiseks. See juhib keskküttepumpa, sooja tarbevee pumpa ja ventilaatorit. Töörežiimi on neli:

• Kodu küte
• Katla prioriteet
• Paralleelsed tsirkulatsioonipumbad
• Suvine režiim

Kontroller mõõdab suitsugaaside ja vee temperatuuri katla ülemises ja alumises osas ning kasutab zPID-funktsiooni õhu sisselaske automaatseks reguleerimiseks, optimeerides põlemist maksimaalse jõudluse ja kütusesäästu saavutamiseks.


Ohutusomadused:

Ohutu ja usaldusväärse töö tagamiseks on boiler varustatud erinevate ohutusmehhanismidega:

• 3 baari rõhualandusklapp (kaasas)

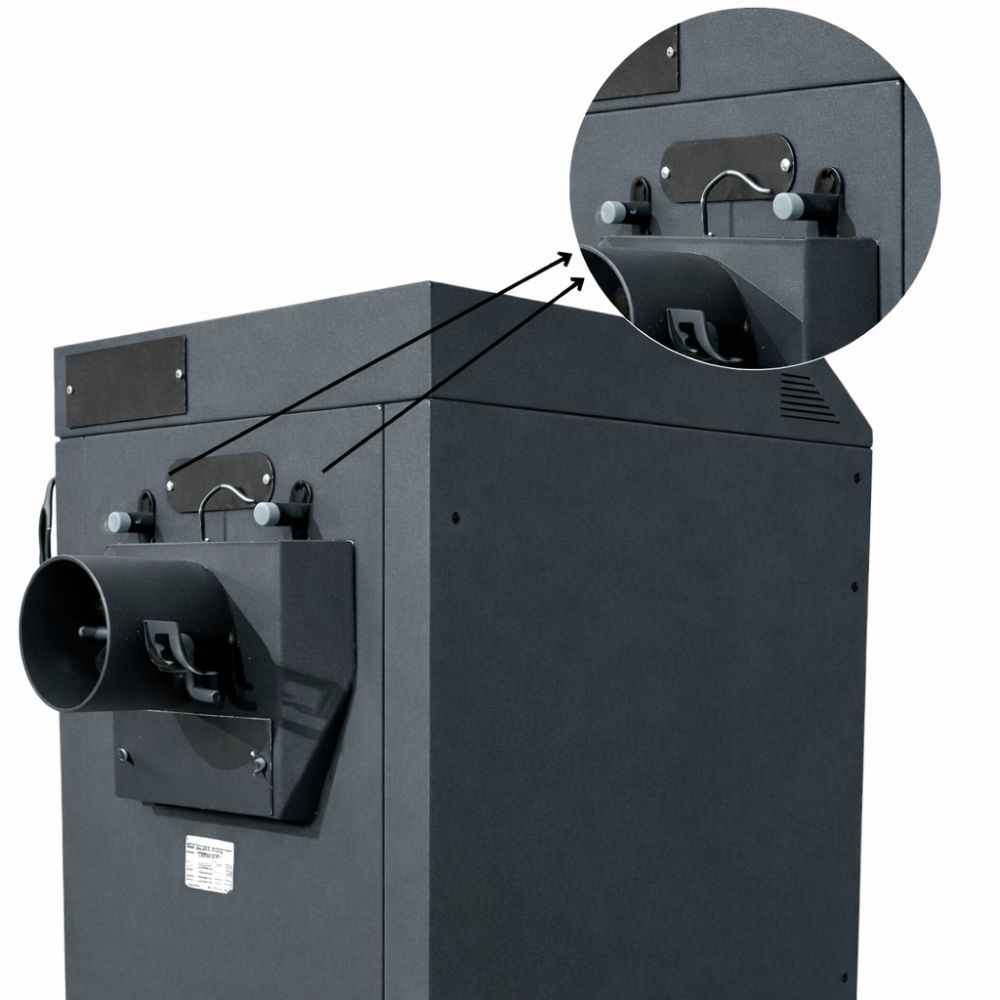

• Jahutusradiaator: Boileri taga- ja ülaosas tuleb jahutusradiaator (suure pinnaga torukujuline konstruktsioon) ühendada kauganduriga termoventiili kaudu (EI sisaldu komplektis) veevärgiga. Ülekuumenemise korral eraldub vesi jahutusradiaatorisse, hajutades katla soojuse keskkonda.
• STB termostaat, mis katkestab toiteallika ülekuumenemise korral.
• Elektrooniline juhtimissüsteem, mis lülitab ülekuumenemise korral välja põlemiskambri õhu juurdevoolu.
• Õhuvarustuse automaatne väljalülitamine elektrikatkestuse korral.

Seade vastab EN 303-5 standarditele CE sertifikaat.

Katla osad - skeem

1 - Põlemiskamber
2 - Kütusepaagi uks
3 - Tuhapuhastusluuk
4 - Surveventilaator (ventilaatoriga kateldele)
5 - ST-81 zPID juhtimine (ventilaatoriga kateldele)
6 - Korsten

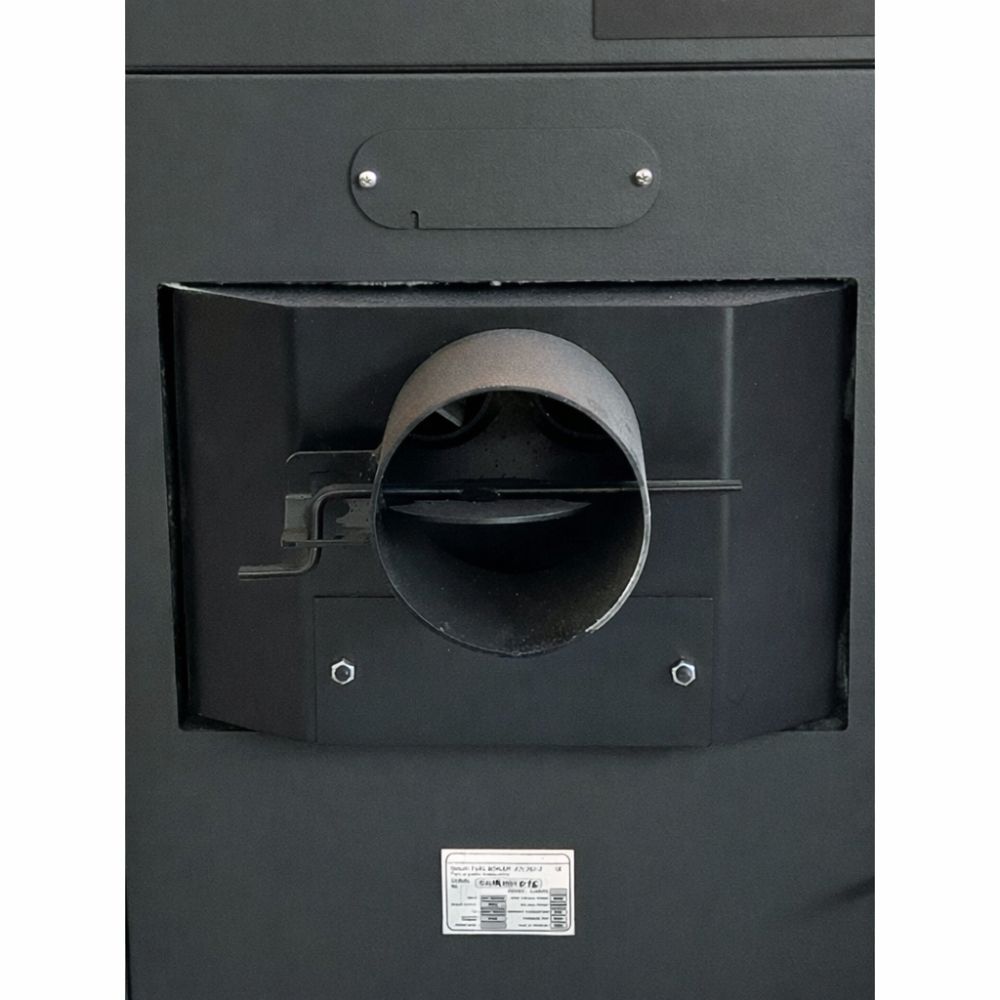

7 - Ventiil korstna tõmbe reguleerimiseks
8 - Korstna puhastamise kontrollava
9 - Anduri termomeeter (ilma ventilaatorita kateldele)
10 - Avariispiraal
11 - Sekundaarse õhu ventiil
12 - Õhuvarustusventiil (ilma ventilaatorita kateldele)
13 - Mehaaniline temperatuuriregulaator (ilma ventilaatorita kateldele)
14 - Kaabli pistikupesa kaas
15 - Andurite kontrollkate
16 - G 1½“ Vee sisselaskeliitmik
17 - G 1½“ Vee väljalaskeliitmik
18 - G ½“ Katla täitmise ja tühjendamise ühendus
19 - Põleti kinnitusava kate
20 - Tuha kaitseluuk
21 - Korstna
kinnitusuks​​




Näidisskeemid katla ühendamiseks erinevat tüüpi kütteseadmetega
