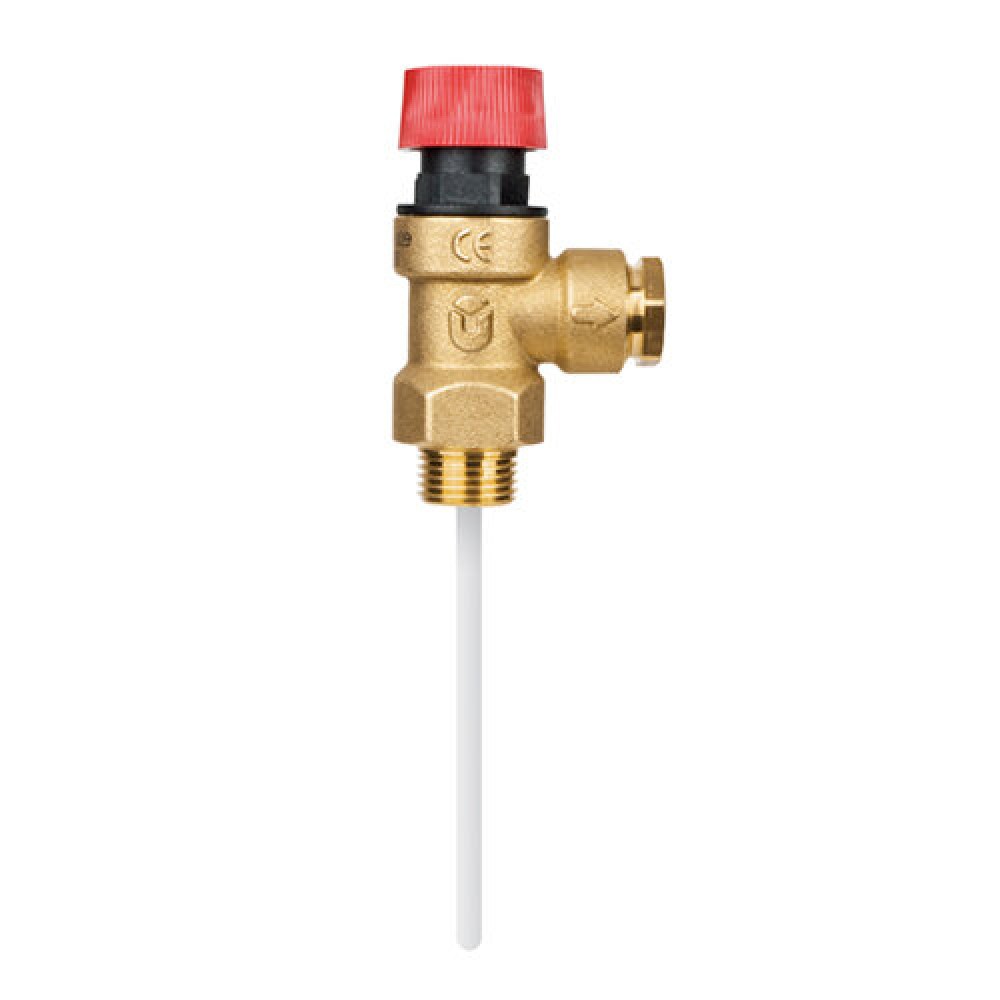

Kahefunktsiooniline kaitseklapi temperatuur ja rõhk, suurus ⌀18 x 1/2"

Funktsioon:

Kahefunktsiooniline kaitseklapp TP juhib ja piirab olmeküttekehas sisalduva kuuma vee temperatuuri ja rõhku ning ei lase sellel auru moodustumisega tõusta üle 100°C. Seadistuste saavutamisel juhib klapp atmosfääri piisava koguse vett, et temperatuur ja rõhk jõuaksid tagasi süsteemi tööpiiridesse. See konkreetne ventiilide seeria on sertifitseeritud Euroopa standardi EN 1490 jõudlusnõuetele vastavana (seadistustele 4–7–10 baari).

Töö:

klapp avab väljalaskeava, kui saavutatakse järgmised seadistused:

• Temperatuur: temperatuurianduri sees olev termostaadi segu, mis on sukeldatud kuuma vee akumulaatorisse, paisub temperatuuri tõustes. See laienemine paneb tõuketihvti liikuma ja toimima klapi avava obturaatoriga. Klapp on seatud avanema temperatuuril üle 90°C.
• Rõhk: seatud vedruga vastandav obturaator tõuseb rõhu seadistuse saavutamisel ja avab väljalaskeava täielikult. Rõhu seadistus valitakse vastavalt süsteemis maksimaalsele lubatud rõhule. Kui temperatuur ja rõhk langevad, toimub vastupidine toiming, mille järel klapp sulgub määratud tolerantside piires uuesti.

SERTIFITSEERIMINE:

CE-märk TP: kahefunktsioonilised kaitseventiilid vastavad surveseadmeid käsitleva direktiivi 97/23/EÜ (nimetatakse ka PED) olulistele ohutusnõuetele. Seetõttu on need klassifitseeritud IV kategooriasse ja varustatud CE-märgisega.

*TOOTE SERTIFITSEERIMINE VASTAVALT EUROOPA STANDARDILE
EN 1490:*

Euroopa standard EN 1490:2000 pealkirjaga “Ehitusventiilid – Kombineeritud temperatuuri- ja rõhualandusventiilid – Katsed ja nõuded” kirjeldab TP kaitseventiilide konstruktsiooni- ja tööspetsifikatsioone.
